Die Lüftungsampel eignet sich speziell für Räume mit stärkerer Belegung mit Menschen, in denen man sich länger aufhält, wie z. B. Schulklassen, Büros oder Besprechungszimmer. Kern der Lüftungsampel ist ein hochwertiger Infrarot-Gassensor, der spezifisch auf CO2 und damit auf die Verschlechterung der Raumluft durch Menschen reagiert.
Die Lüftungsampel
Warum ist die Lüftung von Räumen so wichtig?
Durch den Einbau dichter Fenster und Maßnahmen zur Energieeinsparung hat sich die Belüftungssituation in den letzten Jahren vor allem in Schulen und natürlich belüfteten Büros drastisch verschlechtert, jedoch auch in Gebäuden mit mechanischen Lüftungsanlagen herrscht manchmal „dicke Luft”. Experten schätzen, dass die durchschnittlichen Leistungsverluste in Schulklassen im zweistelligen Bereich liegen – angesichts der aktuellen Diskussion (Pisa-Studie) ein nicht zu unterschätzender Faktor! Ähnliches gilt selbstverständlich auch für andere stärker belegte Räume mit längerer Verweildauer wie Büros oder Vortragsräume.
Warum ist dies so? Der Mensch selbst stellt mit all seinen vom Körper abgegebenen Substanzen und Geruchsstoffen eine maßgebliche Quelle an Luftverunreinigungen in Innenräumen dar. Untersuchungen zeigen, dass die Leistungsfähigkeit bei Ansteigen dieser Belastungen, wie man es oft in dicht belegten Räumen wie Schulklassen, Büros und Besprechungsräumen findet, stark abfällt – gleichzeitig steigt auch die Anfälligkeit gegenüber bestimmten Krankheiten und Befindlichkeitsstörungen.
Frische und ausreichende Luft ist ein Lebensmittel, das in ausreichender Menge zugeführt werden muss – der Mensch hat aber keinen „Fühler”, der ihm signalisiert, wann gelüftet werden muss. Als Indikator für die Belastungen der Atemluft wird daher das gleichzeitig vom Menschen ausgeatmete Kohlendioxid (CO2) herangezogen. CO2 eignet sich ausgezeichnet als Lüftungsparameter. Es besteht eine hohe Übereinstimmung (Korrelation) zwischen der Konzentration an CO2 in einem Raum, der Stärke der vom Menschen verursachten Luftverunreinigungen und Gerüchen und damit der Leistungsfähigkeit und der Befindlichkeit. Seit dem 19. Jahrhundert gibt es daher Richtwerte für CO2, die bisher eher für Klimaanlagen Verwendung fanden. Derzeit werden am österreichischen Umweltministerium auch für natürlich belüftete Räume Orientierungswerte für CO2 als Lüftungsindikator erstellt, die demnächst in Kraft treten werden – Deutschland wird in Kürze nachziehen.
Die Lüftungsampel
Eine ausreichende Frischluftzufuhr setzt in Räumen mit Fensterlüftung voraus, dass die Nutzer über die Qualität der Raumluft informiert sind – dies wird durch die neu entwickelte Lüftungsampel optimal gewährleistet. Die Lüftungsampel eignet sich speziell für Räume mit stärkerer Belegung mit Menschen, in denen man sich länger aufhält, wie z. B. Schulklassen, Büros oder Besprechungszimmer.
Die Lüftungsampel wurde unter der wissenschaftlichen Begleitung des Österreichischen Institutes für Baubiologie und -ökologie direkt aus der Praxis entwickelt.
Die Lüftungsampel hat eine gut sichtbare Anzeige der aktuellen Konzentration an CO2 als Zahlenwert und informiert zusätzlich über Signallämpchen selbsterklärend über die Notwendigkeit des Lüftens, ähnlich einer Verkehrsampel. Grünes Licht bedeutet „Gute Luft”, gelb zeigt an, dass eine verstärkte Lüftung wünschenswert wäre und rotes Licht signalisiert die sofortige Notwendigkeit einer verstärkten Luftzufuhr (z.B. Fenster öffnen).
Großer Wert wird auf höchste Qualität der eingesetzten Bauteile bei optimaler Funktionalität und gleichzeitig akzeptablem Preis gelegt. Als Fühler wird ein hochwertiger wartungsarmer Infrarot- Gassensor eingesetzt, der spezifisch auf CO2 und damit auf die Verschlechterung der Raumluft durch Menschen reagiert. Die CO2-Messwerte können über einen längeren Zeitraum gespeichert und einfach ausgelesen werden.
Die Vorteile der Lüftungsampel
- Durch rechtzeitiges Anzeigen der Notwendigkeit verstärkter Frischluftzufuhr wird die Gesundheit der Raumnutzer aufrecht erhalten und die Leistungsfähigkeit gesteigert.
- Die Lüftungsampel ist einfach in Betrieb zu setzen und zu bedienen.
- Die Anzeigen auf der Frontseite sind selbsterklärend und allgemein verständlich.
- Die gut sichtbare, große Leuchtanzeige kann an verschiedene Lichtverhältnisse angepasst werden.
- Kern der Lüftungsampel ist ein hochwertiger Infrarot-Gassensor, der spezifisch auf CO2 und damit auf die Verschlechterung der Raumluft durch Menschen reagiert.
- Die Lüftungsampel kann leicht von einem Raum in den anderen transportiert werden – eine fixe Montage ist ebenfalls möglich.
- Die Schaltpunkte der Warnlämpchen können vom Nutzer individuell verändert werden.
- Die CO2-Messwerte können über einen längeren Zeitraum gespeichert und einfach ausgelesen werden.
- Die Lüftungsampel ist äußerst robust und wartungsarm.
- In Schulen kann die universell einsetzbare Lüftungsampel als Lernmittel verwendet werden.
- Bei Schulen mit Umweltzeichen hilft die Lüftungsampel bei der Erfüllung der Vorgaben laut Punkt G 13 (Messung Luftgüte) und des Punktes G 14 (Luftwechsel).
- Für natürlich und mechanisch belüftete Büros oder Vortragsräume dient die Lüftungsampel als Indikator einer ausreichenden Luftzufuhr.
Technische Daten Lüftungsampel (CO2-Messgerät)
Einsatzbereich:
Messung des CO2-Gehaltes der Luft in trockenen Räumen (IP40)
Messprinzip:
NDIR (nicht dispersive Infrarotspektroskopie)
Messbereich:
0 … 9999ppm
Temperaturbereich:
-20°C … +40°C
Genauigkeit:
±(0.5% of reading +10ppm)
Anzeige:
LED rot mit einstellbarer Helligkeit, Höhe 40 mm
Schnittstelle:
RS232 XON/XOFF, 9600 Baud
Alarme:
optisch, grün, gelb und rot gefärbte LED´s (Ø = 10 mm), 2 frei programmierbare Stufen mit Hysterese
Datalogging:
EEPROM, ca. 4000 Messwerte, RTC on board, Startzeit und Messintervall programmierbar
Wartungsintervall:
etwa alle 2 Jahre
Kalibrierung:
von außen mittels 0-Gas und Eichgas (Zeitaufwand etwa 10 Minuten), Kalibrierung vor Ort oder durch Einsenden des Messgerätes
Versorgung:
9 … 12V AC/DC (Steckernetzteil im Lieferumfang enthalten)
Technische Funktionsbeschreibung:
Als Sensorelement dient ein hochwertiger 2-Kanal Infrarotsensor, der spezifisch auf CO2 anspricht. Der Sensor enthält eine mit 2 Hz gepulste Lichtquelle, einen Referenzempfänger, einen Empfänger mit Interferenzfilter, abgestimmt auf den von CO2 absorbierten Spektralbereich, einen Thermistor zur Messung der Fühlertemperatur und ein EEPROM mit den Temperaturkoeffizienten und Kalibrierungskonstanten.
Ein Microcontroller berechnet aus den Amplituden des Referenz- und Gassensorsignals die aktuelle Gaskonzentration und bringt diese zur Anzeige. Beim Überschreiten der jeweilig eingestellten Grenzwerte werden die entsprechenden optischen Alarme (LED-Lämpchen) gesetzt. Es sind zwei Warnschwellen vorgesehen, bei Ansprechen der ersten Warnschwelle springt die gut sichtbare, optische Anzeige von grün auf gelb, bei Überschreiten der zweiten Warnschwelle von gelb auf rot. Die Warnschwellen können über die serielle Schnittstelle mittels eines einfachen Programms eingestellt werden. Die Schaltpunkte für das Ein- und Ausschalten der Alarmschwellen können voneinander abweichend programmiert werden (z.B. gelbe Anzeige „bitte lüften” „ein” bei Überschreiten von 1500 ppm und „aus” bei 1300 ppm).
In einem EEPROM lassen sich bis zu 4000 Messwerte (z.B. etwa zwei Wochen Aufzeichnung mit 5-Minuten-Messintervall) mit Zeitangabe speichern, welche über die serielle Schnittstelle ausgelesen werden können. Zusätzlich kann der aktuelle Messwert abgerufen und von einem PC online verarbeitet werden.
Die Montage der Geräte erfolgt entweder variabel über eine Halterung oder fix über zwei Montagelöcher.

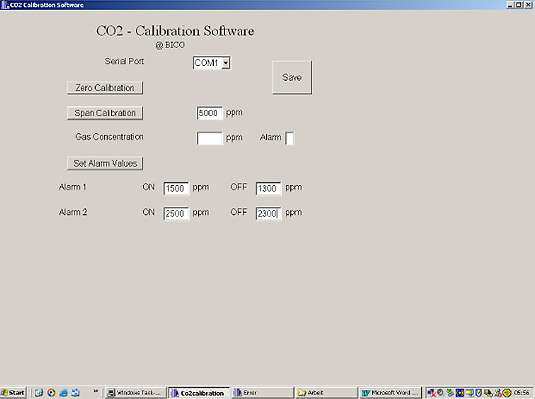

Benutzeroberfläche der Software
Verkaufspreis
Lüftungsampel mit Stromversorgung: € 675.-
Preis netto ohne Mehrwertsteuer
Preise für Abnahme größerer Mengen auf Anfrage
> Bestellung: bico
Schaltschrankbau GmbH
Armaturen, Regeltechnik
A-2544 Leobersdorf, Aumühlweg 21/B211
++43 (0)2256/62 849, Fax ++43 (0)2256/62 849 610
Es gelten die allgemeinen Lieferbedingungen der österreichischen Elektro- u. Elektronikindustrie. Die gelieferte Ware bleibt bis zur vollständigen Bezahlung unser uneingeschränktes Eigentum.
Stand 01/05, technische Änderungen bzw. Änderungen des Verkaufspreises vorbehalten.
